Kiểm tra máy kéo thang máy khi nhận hàng, trước khi lắp
Máy kéo là bộ phận nặng, đắt và khó thay nhất trong bộ thiết bị thang máy. Vậy mà nhiều đơn vị chỉ nhìn sơ thùng hàng rồi đem thẳng ra công trình, đến lúc chạy thử mới phát hiện sai tải trọng hoặc sai puly. Lúc đó cẩu máy xuống, đổi máy, kéo theo cả tiến độ và nhân công.
Bài này là cách nhìn của người làm nghề: nhận hàng thì cần kiểm tra gì, theo thứ tự nào, và những việc nào nên làm tại xưởng chứ đừng để đến chân công trình. Thông số trong bài lấy từ trang sản phẩm của Trường An, bạn có thể đối chiếu ngay.
1. Đối chiếu nhãn máy với đơn đặt hàng
Việc đầu tiên, cũng là việc dễ bỏ qua nhất. Mở thùng, chụp ảnh nhãn máy, rồi so với đơn hàng và bản vẽ thang: tải trọng và tốc độ định mức có đúng với thang sẽ lắp không, điện áp định mức (với hai dòng dưới đây là AC 380V) và điện áp phanh (DC 110V), model, số seri, đúng hãng và đúng dòng.

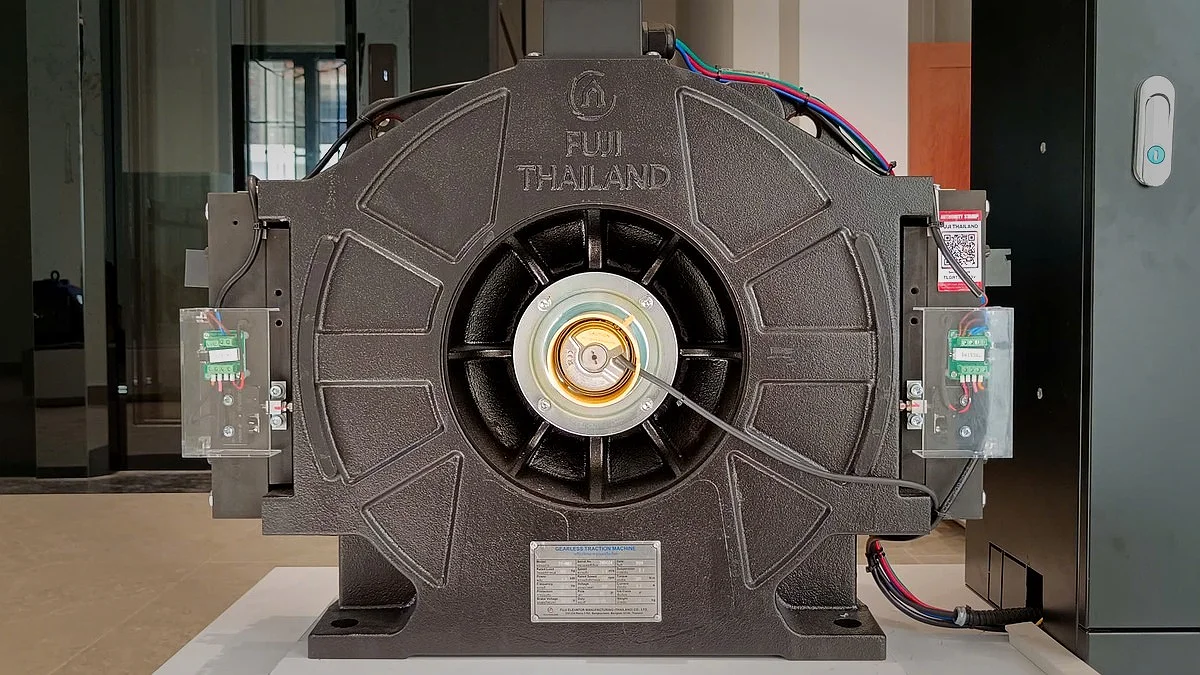

Lấy ví dụ máy kéo không hộp số SANYO SYM-01B: một model bao phủ tải 630–1000 kg, tốc độ 1.0–1.5 m/s. Cùng tải 800 kg, công suất ở 1.0 m/s là 5 kW (12 A), ở 1.5 m/s là 7.8 kW (18.5 A). Nhìn nhãn mà không để ý tốc độ thì rất dễ nhận nhầm. Với FUJI FT-GM01 (800–1000 kg, 1.0–1.5 m/s) cũng vậy: 1000 kg ở 1.0 m/s là 6.0 kW, ở 1.5 m/s là 9.6 kW.
Điều này ảnh hưởng thẳng đến việc chọn tủ điều khiển. Dòng điện của máy kéo phải nằm trong khả năng của tủ.
2. Nhìn ngoại quan và kiểm tra vận chuyển
Máy kéo không hộp số nặng. FT-GM01 theo trang sản phẩm nặng khoảng 295–305 kg, nên va đập khi bốc xếp là chuyện thường. Trước khi ký nhận, nên xem: vỏ máy có móp, nứt, sơn bong chỗ nào bất thường không; trục, puly kéo có dấu hiệu va đập, xước sâu không; dây cáp tín hiệu, giắc cắm encoder có gãy, hở không; bao bì có dấu hiệu rơi, ngấm nước không.
Có hư hỏng thì chụp ảnh ngay lúc nhận, ghi vào biên bản giao nhận. Để sang ngày hôm sau, việc quy trách nhiệm sẽ khó hơn rất nhiều.
3. Puly kéo: đối chiếu với cáp tải
Thông số puly nằm ngay trên trang sản phẩm: SYM-01B là 400 x 5 x 8/10, FT-GM01 là 400 x 5 x 10. Ý nghĩa từng con số xem trong catalogue của hãng. Đơn vị lắp đặt cần đối chiếu thông số puly này với cáp tải sẽ dùng. Cáp không khớp puly thì dễ mòn nhanh và trượt. Phát hiện lúc nhận hàng rẻ hơn nhiều so với phát hiện khi thang đã vận hành.
4. Phanh: kiểm tra bằng tay trước, không chờ chạy thử
Cả hai dòng đều dùng phanh dạng khối, điện áp phanh DC 110V. Tại xưởng, bạn chưa cần làm gì phức tạp, chỉ cần: quan sát cơ cấu phanh có biến dạng, có vật lạ, có vết dầu mỡ dính vào bề mặt ma sát không; kiểm tra các điểm bắt, đầu nối cấp điện cho phanh; đối chiếu điện áp phanh trên nhãn với nguồn sẽ cấp.
Phanh là bộ phận an toàn. Đừng tự ý tháo, chỉnh khi chưa có hướng dẫn kỹ thuật của hãng. Nếu có nghi ngờ, hỏi lại nơi cung cấp trước khi đem ra công trình.
5. Encoder và dây tín hiệu
Cả hai máy kéo đều ghi tương thích nhiều loại cảm biến vị trí và biến tần. Tương thích không có nghĩa là cắm là chạy: loại encoder, tín hiệu và cách đấu dây phải khớp với tủ điều khiển sẽ dùng. Nên xác nhận trước loại encoder đi kèm máy, rồi đối chiếu với tài liệu của tủ. Nhiều rắc rối khi chạy thử bắt nguồn từ chỗ này chứ không phải do máy kéo.
6. Quay thử bằng tay và đo cách điện
Nếu điều kiện cho phép, hai việc đơn giản nên làm tại xưởng: xoay nhẹ puly để nghe và cảm nhận có tiếng cọ, kẹt, nặng tay bất thường hay không; đo cách điện cuộn dây bằng thiết bị phù hợp, so với giá trị yêu cầu trong tài liệu của hãng. Bài này không đưa con số cụ thể, vì giá trị phải lấy từ catalogue của đúng dòng máy.
7. Bảo quản trước khi lắp
Chưa lắp ngay thì đừng để máy ngoài trời hoặc nơi ẩm. FT-GM01 theo trang sản phẩm có cấp bảo vệ IP41, tức là không dành cho việc để ngoài mưa. Kê máy cao khỏi nền, che kín nhưng thoáng, để xa nơi bụi xi măng, hơi nước. Máy nằm kho lâu rồi mới đưa đi lắp thì quay thử và kiểm tra cách điện lại trước khi dùng.
Giới hạn của bài kiểm tra này
Bảy việc trên chỉ là kiểm tra tại xưởng, chưa thay được chạy thử có tải và hiệu chỉnh cùng tủ điều khiển tại công trình. Mục đích là bắt sai sót cơ bản sớm, khi đổi máy còn dễ. Ngoài ra, máy kéo không hộp số không phải lựa chọn duy nhất cho mọi công trình. Mỗi nơi có điều kiện hố thang, tải trọng, ngân sách khác nhau. Dòng SANYO SYM-01B và FUJI FT-GM01 mà Trường An cung cấp tập trung ở tải 630–1000 kg và tốc độ 1.0–1.5 m/s. Nếu công trình của bạn nằm ngoài khoảng này, hãy hỏi trước thay vì cố ghép.
Câu hỏi thường gặp
Nhận hàng xong bao lâu thì nên kiểm tra? Ngay lúc nhận và trước khi ký biên bản. Phát hiện sớm thì xử lý với bên vận chuyển và bên cung cấp dễ hơn.
Máy kéo SANYO SYM-01B và FUJI FT-GM01 có chung quy trình kiểm tra không? Các bước cơ bản giống nhau: nhãn, ngoại quan, puly, phanh, encoder. Giá trị cụ thể mỗi dòng khác nhau, cần xem catalogue riêng của từng hãng.
Máy có giấy tờ nhập khẩu gì để đối chiếu? Bạn nên yêu cầu đủ CO, CQ và vận đơn khi mua.
Bảo hành bao lâu? Theo trang sản phẩm, bảo hành đến 12 tháng, hàng nhập khẩu đầy đủ giấy tờ CO-CQ và vận đơn, hỗ trợ kỹ thuật 24/7.
