Encoder 1387 là gì? Thông số kỹ thuật HEIDENHAIN ERN 1387 dùng trong thang máy

“Encoder 1387” là từ khóa nhiều khách hàng tìm kiếm khi tra cứu thông số máy kéo không hộp số hoặc tủ điều khiển thang máy SANYO SYC-01A mà Trường An đang cung cấp. Đây thực chất là tên gọi tắt của dòng encoder HEIDENHAIN ERN 1387 – một trong những dòng encoder gia tăng (incremental encoder) do hãng HEIDENHAIN (Đức) sản xuất riêng cho ngành thang máy.

Bài viết này tổng hợp thông số kỹ thuật của Encoder 1387 và cách nhận biết trên thiết bị thực tế. Nếu bạn muốn tìm hiểu vai trò của encoder trong toàn bộ hệ thống điều khiển máy kéo, Trường An đã có bài viết riêng: Encoder: Chi tiết nhỏ – Vai trò lớn trong hệ thống thang máy.

Encoder 1387 là dòng encoder nào?

Tên đầy đủ: HEIDENHAIN ERN 1387 – thuộc dòng EXN 13xx, dòng encoder gia tăng chuyên dụng cho động cơ servo trong ngành thang máy (Elevator Servo Drive Control) do chính HEIDENHAIN công bố trong tài liệu kỹ thuật dành riêng cho ngành thang máy.

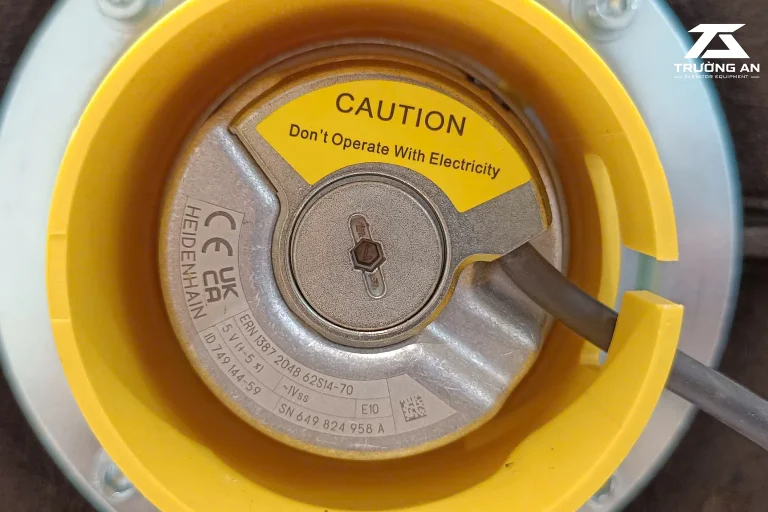

Ảnh dưới đây chụp thực tế một Encoder 1387 đang sử dụng trong hệ thống của Trường An, có thể thấy rõ logo HEIDENHAIN và tem thông số gốc.

Thông số kỹ thuật Encoder 1387 (HEIDENHAIN ERN 1387)

• Nguyên lý đo: Encoder gia tăng (incremental), tín hiệu ra dạng sin/cos 1 VPP.
• Độ phân giải: có nhiều tùy chọn 512 / 1024 / 2048 / 4096 xung/vòng tùy cấu hình đặt hàng; bản phổ biến trên thiết bị Trường An đang dùng là 2048 xung/vòng, độ chính xác hệ thống ±20″.
• Trục lắp đặt: trục côn đặc (không phải trục rỗng) Ø9.25mm, tỉ lệ côn 1:10, khớp nối mặt phẳng giúp dung sai lắp đặt lớn hơn, dao động dọc trục cho phép ±1.5mm.
• Nguồn cấp: DC 5V ±0.25V, dòng tiêu thụ khoảng 130mA (không tải).
• Đầu nối: connector 14 chân.
• Dải nhiệt độ hoạt động: -40°C đến +120°C.
• Cấp bảo vệ: IP40 khi đã lắp đặt hoàn chỉnh.
• Tốc độ quay cơ khí cho phép: tới 2.000 vòng/phút.

Thông số trên được tổng hợp từ tài liệu kỹ thuật chính thức của HEIDENHAIN cho dòng encoder ngành thang máy. Thông số thực tế trên từng thiết bị có thể khác nhau tùy phiên bản đặt hàng – quý khách nên đối chiếu tem nhãn thực tế hoặc liên hệ hotline Trường An để được tư vấn chính xác theo thiết bị đang sử dụng.

Encoder 1387 có vai trò gì trong tủ điều khiển thang máy?

Encoder 1387 đảm nhiệm việc đo và phản hồi tốc độ, chiều quay của máy kéo về bộ điều khiển/biến tần, giúp quá trình khởi động, tăng tốc, chạy ổn định, giảm tốc và dừng tầng được kiểm soát chính xác. Đây là lý do các dòng máy kéo không hộp số và tủ điều khiển SANYO SYC-01A mà Trường An cung cấp đều được cấu hình đồng bộ với Encoder 1387 ngay từ đầu.

(Giải thích chi tiết nguyên lý hoạt động của encoder trong hệ thống máy kéo – tủ điều khiển, mời xem thêm tại bài viết: Encoder: Chi tiết nhỏ – Vai trò lớn trong hệ thống thang máy.)

Khi nào cần quan tâm đến Encoder 1387?

• Khi chọn mua máy kéo + tủ điều khiển: nên chọn cấu hình đồng bộ máy kéo – encoder – tủ điều khiển ngay từ đầu, tránh phải tự phối hợp nhiều thiết bị rời.
• Khi bảo trì, sửa chữa: cần xác định đúng model HEIDENHAIN ERN 1387 (đọc tem nhãn thực tế) trước khi thay thế, tránh dùng nhầm encoder không tương thích gây sai tín hiệu phản hồi.

Các dòng máy kéo không hộp số SANYO và tủ điều khiển SYC-01A của Trường An hiện đang sử dụng Encoder 1387: Tủ điều khiển SANYO SYC-01A, 5.5 – 15kW và Tủ điều khiển SANYO SYC-01A, 18.5 – 30kW.

Quý khách cần tư vấn cấu hình đồng bộ máy kéo – encoder – tủ điều khiển, hoặc cần xác nhận đúng mã Encoder 1387 trước khi thay thế, vui lòng liên hệ hotline 0971 145 180 để được hỗ trợ.

TRƯỜNG AN – Nâng tầm chuyển động
