Hiện nay thang máy bệnh viện được thiết kế riêng biệt so với nhiều loại thang máy khác, cần tuân thủ các tiêu chuẩn về kích thước, lắp đặt để đáp ứng tốt nhất nhu cầu di chuyển bệnh nhân, các dụng cụ y tế một cách nhanh chóng, thuận tiện hơn. Hôm nay, Trường An Elevator sẽ chia sẻ đến bạn những thông tin liên quan đến tiêu chuẩn kích thước thang máy bệnh viện, các yêu cầu của loại thang máy này thông qua bài viết dưới đây.
Thang máy bệnh viện là gì?

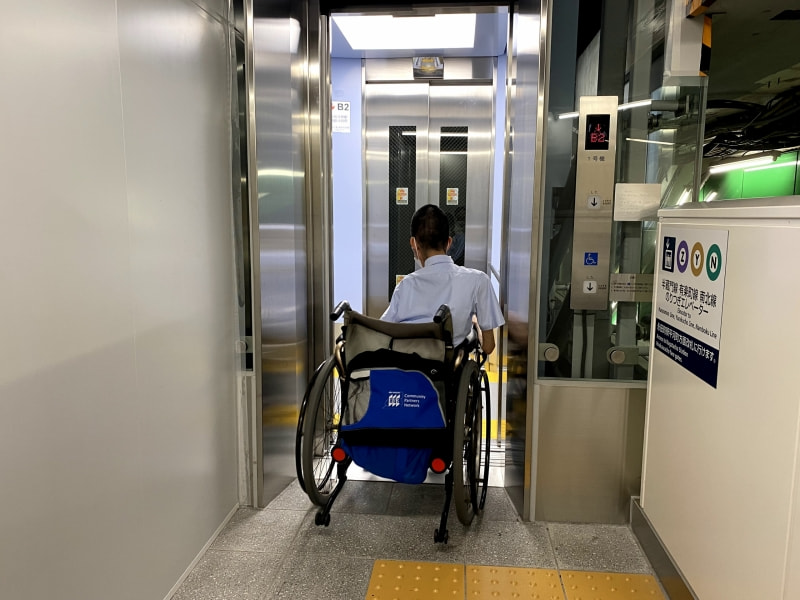

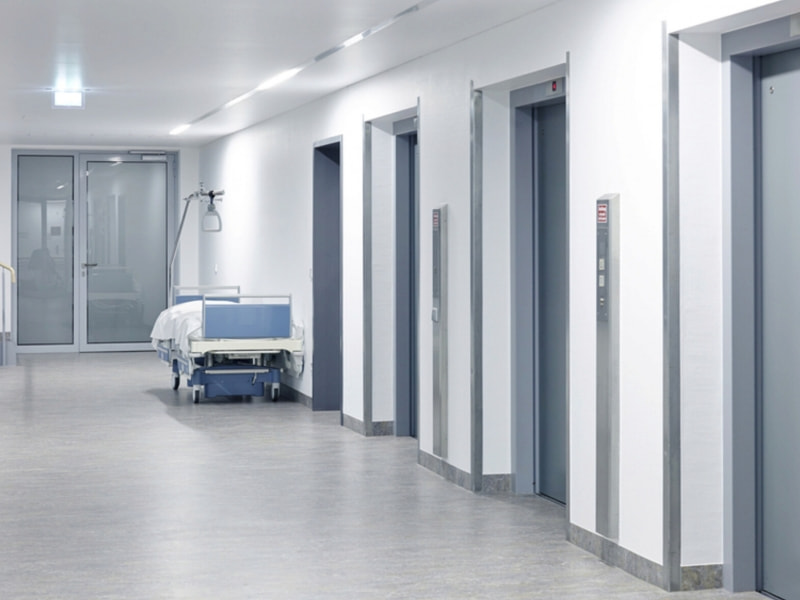

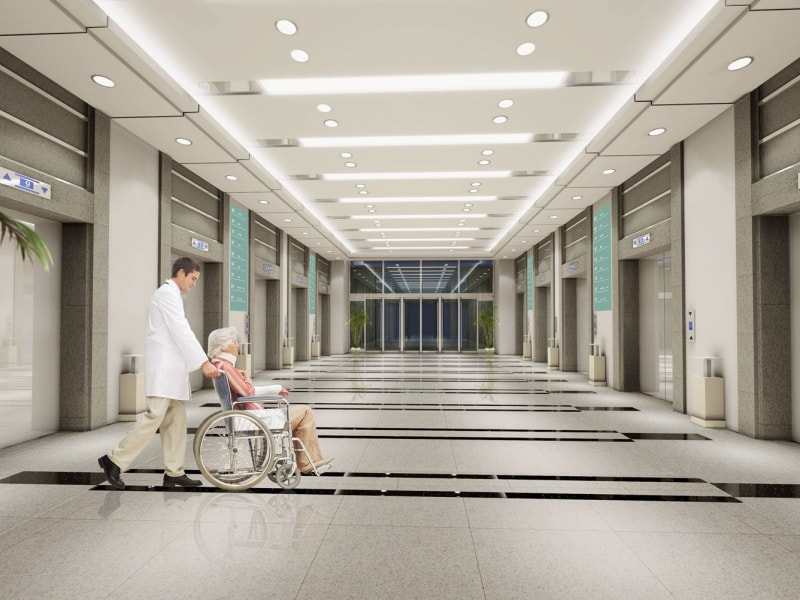

Thang máy bệnh viện là hệ thống thang máy chuyên dùng trọng các bệnh viện hiện nay để phục vụ cho nhu cầu di chuyển, chuyên chở bệnh nhân hay những thiết bị y tế.
Chúng so với các hệ thống thang máy tải người hay hàng hóa thông thường sẽ có một số đặc điểm khác biệt hơn, đồng thời đó cũng có nhiều tiêu chuẩn về kích thước hay quy định cần tuân thủ trong quá trình lắp đặt.
Đặc điểm của thang máy bệnh viện
Một số đặc điểm nổi bật của thang máy bệnh viện như là:
- Thang máy sử dụng trong bệnh viện sẽ có mức tải trọng khá lớn, từ 750kg – 1600kg, chúng phù hợp để chuyên chở từ 10 – 24 người trong cùng 1 chuyến.

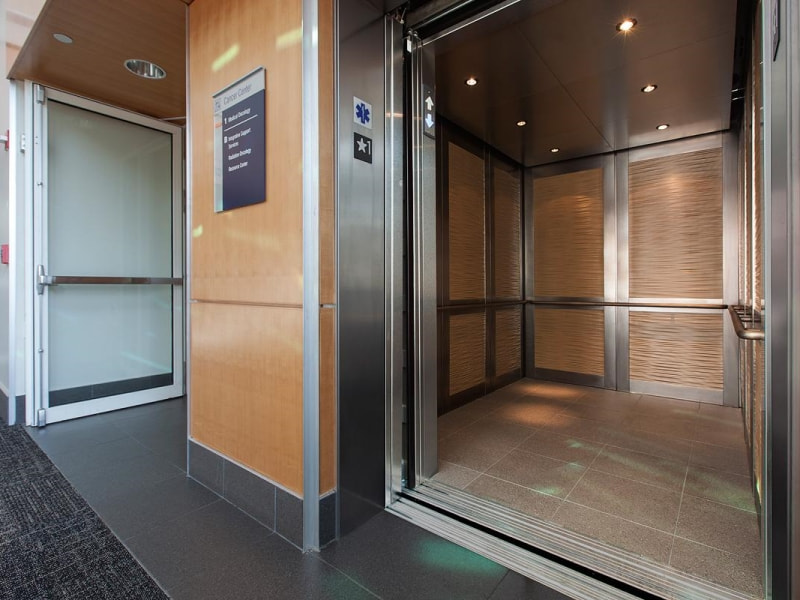

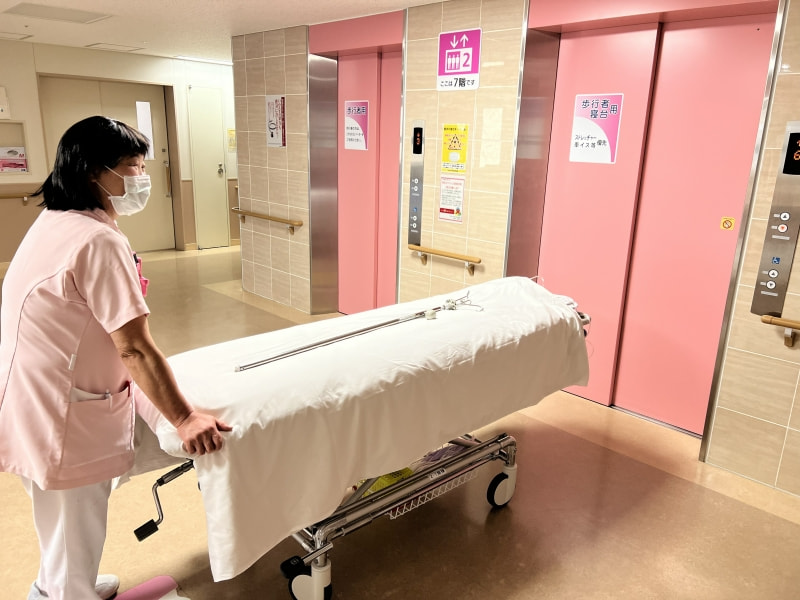

- Phần cabin thang máy sẽ được thiết kế rộng rãi nhằm thuận tiện đặt giường bệnh và chứa được bác sĩ, y tá, người nhà

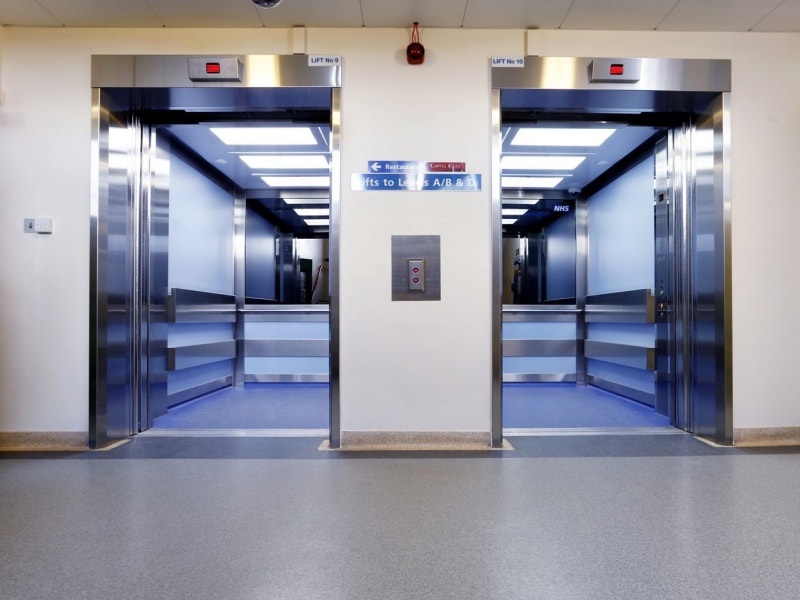

- Cửa thang được thiết kế là loại cửa lùa về 1 phía
- Vận tốc thang máy hoạt động sẽ từ 10m/phút hay 105m/ phút
- Tốc độ hoạt động của thang máy luôn đảm bảo tính chậm rãi, ổn định, không rung lắc hay xóc để bệnh nhân dễ dàng sử dụng
- Tần suất hoạt động của thang máy thường xuyên, liên tục hơn so với những loại thang máy thông thường
- Thiết kế thang máy bệnh viện được đảm bảo tiêu chí an toàn để không gặp bất kỳ sai sót nào trong quá trình vận hành
- Điều chỉnh được thời gian đóng mở cửa thang máy lâu hơn so với các thang máy thông thường
- Bên trong cabin cũng lắp đặt thêm những tay vịn để các bệnh nhân luôn đảm bảo an toàn khi di chuyển.
- Thang máy bệnh viện có tính năng đặc biệt là bình thường chúng sẽ dừng giữa các tầng, nhưng khi có trường hợp khẩn cấp thì sẽ tự động hủy để đến tầng khẩn cấp trước
- Với 20 tầng đầu tiên thì dung sai dây dọi giếng thang là ± 25mm, sau đó mỗi một tầng sẽ tăng thêm 1mm. Thông thường mức dung sai sẽ không quá 50mm trên tổng chiều cao.
Các loại thang máy bệnh viện
Thang máy bệnh viện có thể tùy thuộc vào nhiều yếu tố khác nhau mà sẽ được phân chia thành nhiều loại khác nhau. Cụ thể:
- Dựa theo xuất xứ: Thang máy bệnh viện nhập khẩu, thang máy bệnh viện liên doanh
- Dựa theo kết cấu hố thang: Thang máy bệnh viện có phòng máy, thang máy bệnh viện không có phòng máy
- Dựa theo mục đích sử dụng: Thang máy bệnh viện chuyên dùng tải khách, thang máy bệnh viện chuyên dùng tải giường bệnh
Tiêu chuẩn kích thước thang máy bệnh viện
Sau đây là một số thông số kỹ thuật, kích thước thang máy bệnh viện tiêu chuẩn mà bạn cần nắm:
Thông số kỹ thuật và kích thước tiêu chuẩn
| Quy trình sản xuất, lắp đặt và vận hành của thang máy bệnh viện | ISO 9001:2008 |
| Tiêu chuẩn áp dụng cho thang máy bệnh viện | TCVN (Tiêu chuẩn Việt Nam), CE (Tiêu chuẩn Châu Âu) |
| Tốc độ di chuyển | 30m/ phút – 105m/ phút |
| Tải trọng thang máy bệnh viện | 750kg – 1600kg |
| Hành trình di chuyển | 100m (tương ứng với tầm 30 tầng) |
Kích thước thang máy bệnh viện có phòng máy
Một số thông số kích thước thang máy bệnh viện có phòng máy tiêu chuẩn dựa theo mức tải trọng mà bạn có thể tham khảo:
| Thang máy tải trọng 1000kg | Thang máy tải trọng 1350kg | Thang máy tải trọng 1500kg | |
| Tốc độ | 60m/ phút – 90m/ phút | 60m/ phút – 90m/ phút | 60m/ phút – 90m/ phút |
| Kích thước cửa mở (JJ x HH) | 1000 x 2100 mm | 1100 x 2100mm | 1200 x 2100mm |
| Kích thước cabin thang máy (AA x BB) | 1100 x 2100mm | 1300 x 2300mm | 1400 x 2300mm |
| Kích thước hố thang (AA x BH) | 1900 x 2550 mm | 2100 x 2800mm | 2200 x 1500mm |
| OH/ Pit | 4200/1400mm – 4400/1500mm | 4200/1400mm – 4400/1500mm | 4200/1400mm – 4400/1500mm |
Kích thước thang máy bệnh viện không có phòng máy
Kích thước thang máy bệnh viện không có phòng máy mà bạn có thể tham khảo:
| Thang máy tải trọng 1000kg | Thang máy tải trọng 1350kg | Thang máy tải trọng 1500kg | |
| Tốc độ | 60m/ phút – 90m/ phút | 60m/ phút – 90m/ phút | 60m/ phút – 90m/ phút |
| Kích thước cửa mở (JJ x HH) | 1000 x 2100 mm | 1100 x 2100mm | 1200 x 2300mm |
| Kích thước cabin thang máy (AA x BB) | 1100 x 2100mm | 1300 x 2300mm | 1400 x 2300mm |
| Kích thước hố thang (AA x BH) | 2000 x 2550 mm | 2300 x 2800mm | 2300 x 1800mm |
| OH/ Pit | 4200/1400mm – 4400/1500mm | 4200/1500mm – 4400/1500mm | 4200/1400mm – 4400/1500mm |
Quy định của nhà nước về tiêu chuẩn thang máy bệnh viện
Theo Tiểu mục 6.1, Mục 6 trong Tiêu chuẩn quốc gia TCVN 4470:2012 về Bệnh viện đa khoa đã quy định thiết kế thang máy bệnh viện như sau:
- Kích thước cabin thang máy bệnh viện cần đáp ứng đủ để chứa cáng bệnh nhân và 4 người cùng lúc. Kích thước chiều rộng x chiều dài tối thiểu 1.3 x 2.1m
- Kích thước thang máy dùng cho nhân viên trong bệnh viện có chiều rộng x chiều dài tổi thiểu là 1.1 x 1.4m
- Chiều rộng của thang máy tối thiểu đạt 0.9m
- Tốc độ thang máy dành cho bệnh nhân khi di chuyển không lớn hơn 0.75m/s
Yêu cầu của thang máy bệnh viện
Để đảm bảo tính an toàn cũng như hiệu quả sử dụng thì thang máy bệnh viện khi lắp đặt cần đáp ứng các yêu cầu như sau:
- Có tính đồng bộ giữa các thiết bị bên trong thang máy để thang máy hoạt động êm ái, trơn tru, tránh xảy ra các sự cố không mong muốn
- Cabin cần có kích thước rộng rãi, đạt tiêu chuẩn để phục vụ cho công tác khám chữa bệnh diễn ra thuận lợi, nhanh chóng
- Thang máy cần hướng đến tính an toàn cao, không gây ảnh hưởng xấu đến công tác chuyên chở bệnh nhân. Bên cạnh đó cần giám sát quá trình hoạt động thang máy, thiết kế hệ thống điều khiển vi xử lý để đảm bảo sự an tâm tuyệt đối cho người bệnh khi dùng
- Có tính ổn định trong quá trình vận hành, không ảnh hưởng đến người dùng bằng cách trang bị những công nghệ, kỹ thuật tiên tiến, hiện đại như lắp đặt bộ điều khiển tốc độ biến tần cho thang máy.
